安全光柵助力液壓機安全生產

在河北某金屬加工廠，曾發生操作人員清理模具時手部被液壓機合模裝置夾傷的事故。事后檢查發現，傳統機械護欄因頻繁開合出現松動，未能及時預警。液壓機作為高壓力、高風險設備，如何在保障效率的同時守護操作人員安全？安全光柵憑借非接觸式檢測、快速響應的特性，成為液壓機防護的理想方案。本文結合液壓機工作特點，解析安全光柵的核心優勢、選型要點及應用案例，助您構建可靠的安全防護體系。

一、液壓機的三大安全隱患：危險藏在細節里

（一）高壓合模區：瞬間沖擊的 “隱形殺手”

液壓機合模壓力巨大，一旦手部誤入，即使極短的反應延遲也可能導致骨折甚至肢體殘缺。某汽配廠就曾因操作人員調整模具時疏忽，手掌被擠壓，造成永久性傷害，設備停機維修損失超 10 萬元。

（二）快速運動部件：防不勝防的 “機械手臂”

液壓機的滑塊、模具移送裝置運行速度快，操作人員在上下料或檢修時，若未及時撤離運動軌跡，極易被碰撞或卷入。傳統機械護欄雖能隔離區域，但開關不便，頻繁操作容易導致防護失效。

（三）高溫油污環境：雙重威脅的 “隱形陷阱”

液壓系統長期運行產生高溫，管道滲漏的液壓油會在地面形成濕滑區域，操作人員滑倒后可能誤觸危險部件。而且油污附著在傳統檢測設備上，會導致傳感器失效，增加漏檢風險。

二、安全光柵：液壓機的 “智能安全衛士”

（一）高精度檢測：不放過任何 “細小危險”

安全光柵通過多束紅外光形成防護平面，能精準檢測到較小物體。以常見間距為例，當操作人員手部接近合模區時，光束被遮擋瞬間就能觸發停機信號，響應速度比傳統機械開關快得多。

（二）非接觸式防護：效率安全雙提升

不同于傳統機械護欄需要手動開關，安全光柵無需物理接觸即可檢測人員靠近，既避免了護欄頻繁開合導致的損耗，又提升了操作效率。某五金廠安裝后，操作人員上下料時間大幅縮短，設備因防護裝置故障導致的停機次數也明顯下降 。

（三）環境適應性強：惡劣場景穩定運行

針對液壓機高溫、多油的環境，安全光柵采用耐高溫材料和高等級防塵防水設計，鏡頭表面還有疏水涂層防止油污附著。在模擬液壓機高頻振動測試中，光柵角度偏差能控制在極小范圍內，確保長期穩定檢測。

（四）智能聯動：構建分級防護體系

安全光柵支持與液壓機控制系統深度聯動，實現三級防護：人員進入警戒區域時，聲光報警；持續靠近，設備減速；觸發光束遮擋，0.1 秒內切斷動力電源，避免慣性沖擊傷害。相比之下，傳統的光電開關只能單點檢測，無法覆蓋大面積危險區域，而機械護欄不僅安全性能低，還影響上下料速度，且易生銹、維護成本高。

三、液壓機安全光柵選型三要素

四、安裝維護：細節決定防護效果

（一）精準定位：覆蓋全危險區域

合模區的光柵高度要覆蓋操作人員站立時手部活動范圍，左右延伸至模具邊緣外一定距離；運動軌跡區則沿滑塊運行方向兩側安裝，保證不被機械部件遮擋光束。

（二）抗干擾設計：應對復雜工況

信號線選用雙層屏蔽雙絞線，并遠離液壓機電磁閥等強電磁源；控制模塊單獨接地，減少液壓系統啟停時的電壓波動影響。

（三）定期維護：確保長期可靠

每日巡檢清潔鏡頭表面油污、檢查指示燈；每月用激光對準儀復查光束角度、擰緊抗震支架螺絲；季度模擬手部遮擋測試停機響應，檢查安全繼電器觸點。

五、真實案例：從 “事故頻發” 到 “零風險”

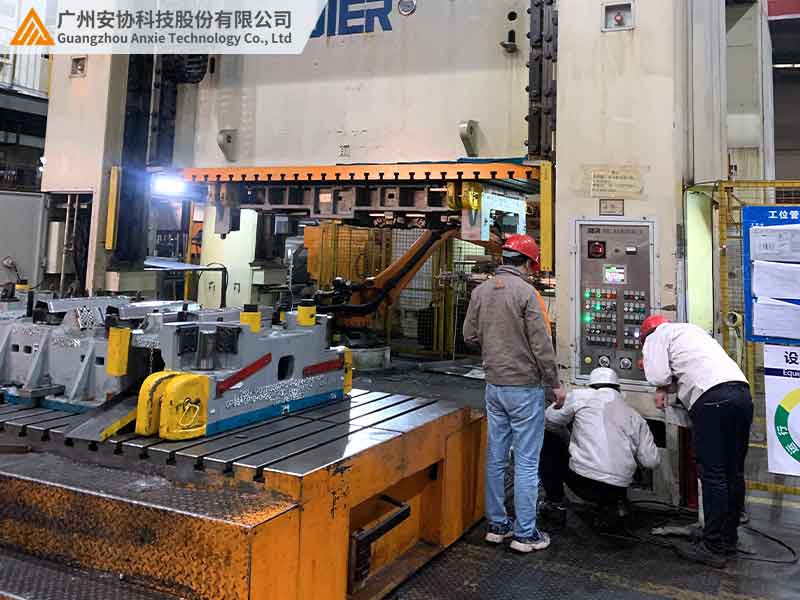

某工程機械廠原有 20 臺大型液壓機，此前采用機械護欄 + 光電開關組合防護，每年發生多起夾傷事故，設備誤停率高達 20%。2023 年引入安協安全光柵后，合模區采用 15mm 間距光柵，運動區采用 30mm 間距，實現雙重防護；操作人員無需手動開關護欄，單臺設備日產能提升，誤停率大幅下降；減少了事故導致的停機損失和醫療費用，年綜合成本顯著降低。

六、結語：安全光柵，液壓機的 “黃金搭檔”

在液壓機這類高風險設備的防護中，安全光柵憑借高精度檢測、智能聯動和強環境適應性，成為替代傳統防護的更好選擇。選型時需結合危險等級、設備精度和工況環境，安裝維護中注重細節把控，才能充分發揮其防護效能。

安協安全光柵針對液壓機推出專用型號，支持 15-50mm 光束間距、IP65 防護等級，適配合模區、運動部件區等全場景防護。立即訪問官網（www.yrgdgs.com）下載《液壓機安全防護方案》，或聯系技術團隊獲取免費現場評估，讓專業防護為您的安全生產保駕護航。
