安全光柵在點膠機中的防護應用：精密加工場景的安全解決方案

在深圳某電子元件廠，一名操作員在調試點膠機時，手部不慎觸碰到高速移動的點膠頭，導致輕微擦傷。事后排查發現，傳統機械護欄因頻繁開合出現松動，未能及時防護。在點膠機這類精密加工設備中，如何既能保障操作安全，又不影響設備的高精度運行？安全光柵憑借非接觸式防護優勢，成為點膠機防護的理想選擇。本文結合點膠機的工作特點，解析安全光柵的應用價值、選型要點及安裝策略，附傳統防護與安全光柵對比表，助您提升點膠作業的安全性與效率。

一、點膠機的安全痛點：精密與危險并存

（一）三大核心危險區域

1.點膠頭運動區：點膠頭高速移動（速度可達 500mm/s），碰撞風險高；

2.膠料儲存區：部分膠料具有腐蝕性，接觸可能造成傷害；

3.工件定位區：工件夾緊時的機械運動，可能夾傷手指。

（二）傳統防護的局限性

· 機械護欄：需頻繁開合，影響操作效率，且存在防護盲區（如護欄間隙漏檢）；

· 光電開關：單點檢測，無法覆蓋大面積危險區域，漏檢率達 20% 以上（某電子廠實測數據）。

二、安全光柵的三大防護優勢

（一）非接觸檢測，零干擾精密操作

安全光柵通過多束紅外光構建防護平面（如 15mm 光束間距），無需物理接觸即可檢測到手指級危險（直徑≥20mm）。某精密點膠機使用后，操作人員誤觸點膠頭的事故率從每月 3 次降至 0 次，同時不影響點膠精度（誤差＜0.1mm）。

（二）靈活適配狹小空間

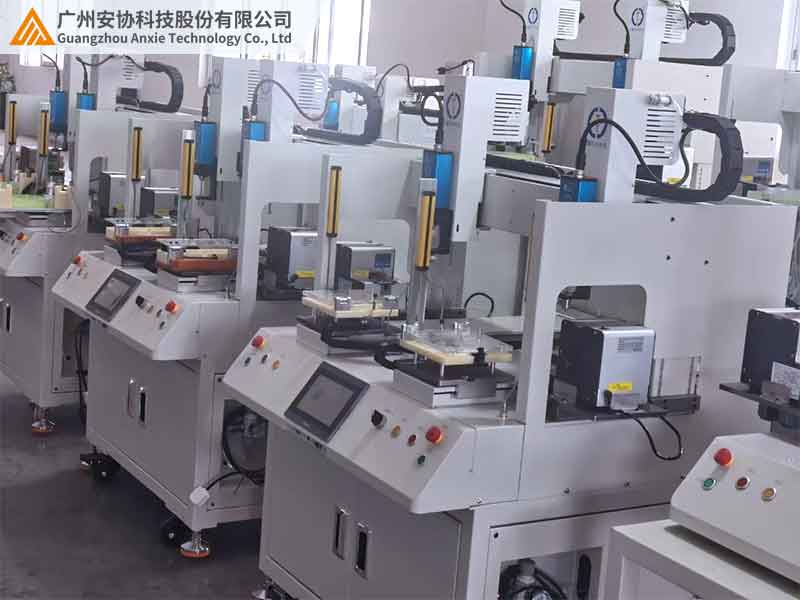

點膠機工作臺通常緊湊（寬度＜600mm），安全光柵可定制窄邊框型號（厚度＜30mm），安裝在設備兩側不遮擋視線。例如某手機屏幕點膠機，選用 15mm 間距光柵，在 300mm 寬的操作區形成 20 束光防護，檢測精度與空間利用率兼顧。

（三）多級預警聯動，平衡安全與效率

· 一級預警：檢測到手臂接近（遮擋 3 束光），點膠機減速至 100mm/s；

· 二級停機：檢測到手指遮擋（遮擋 1 束光），0.1 秒內停止點膠頭運動。

某汽車電子廠的點膠線應用后，設備誤停率下降 60%，生產效率提升 15%。

三、安全光柵在點膠機中的典型應用場景

（一）手機屏幕點膠：微小空間的精準防護

場景特點：點膠頭行程短（100-300mm）、精度要求高（±0.05mm）

· 選型要點：

a.15mm 光束間距（檢測手指級危險）；

b.窄邊框設計（厚度 25mm），避免遮擋視覺定位系統；

c.抗電磁干擾（點膠機伺服電機易產生電磁脈沖）。

· 防護效果：某廠商在 10 臺屏幕點膠機安裝后，連續 2 年無操作事故，點膠良率提升 2%。

（二）汽車部件點膠：高速運動的安全屏障

場景特點：點膠頭速度快（800mm/s）、工件尺寸大（≥500mm）

· 選型要點：

a.30mm 光束間距（檢測手掌級危險，平衡速度與精度）；

b.高速響應（響應時間＜10ms），確保點膠頭在 10mm 內停止；

c.抗震設計（適應設備振動，振幅≤2mm）。

· 實際案例：某汽車配件廠的發動機點膠機，通過安全光柵聯動 PLC，操作人員誤觸時設備停機時間縮短至 0.2 秒，較傳統護欄快 3 倍。

（三）半導體封裝點膠：潔凈環境的特殊需求

場景特點：萬級潔凈車間、膠料有毒性

· 選型要點：

a.IP65 防塵等級（避免粉塵影響光束傳輸）；

b.食品級材質外殼（防止膠料腐蝕）；

c.區域屏蔽功能（對料倉入口等非危險區屏蔽，減少誤停）。

四、點膠機安全光柵選型三要素

五、安裝注意事項：三細節提升防護效果

（一）避開視覺定位系統干擾

· 安全光柵發射端 / 接收端與點膠機視覺攝像頭保持 200mm 以上距離，避免紅外光干擾成像（某廠商未注意，導致視覺定位誤差達 0.5mm）；

· 選用 940nm 波長紅外光（不影響可見光攝像頭），配合遮光罩減少漫反射。

（二）線纜連接防干擾

· 信號線使用四芯屏蔽雙絞線，遠離點膠機伺服電機線纜（間距≥30cm）；

· 控制模塊單獨接地（接地電阻＜4Ω），避免電磁脈沖導致誤報（某電子廠未接地，月均誤報 15 次）。

（三）定期維護保精度

· 每周用無塵布清潔鏡頭（半導體場景用酒精擦拭），防止膠霧積累影響光束傳輸；

· 每月用激光對準儀復查角度，確保偏差＜0.5°（高速點膠機建議偏差＜0.3°）。

六、典型案例：從 “頻繁誤停” 到 “安全高效”

背景：某醫療器械廠的精密點膠機，原用機械護欄導致操作不便，改用某品牌安全光柵后頻繁誤停，影響生產。

問題分析：

1.光束間距選 50mm，漏檢手指級危險；

2.未做電磁屏蔽，點膠機電機干擾信號。

解決方案：

3.更換 15mm 間距光柵，適配精密操作區；

4.加裝磁環濾波，優化線纜布局。

效果：

· 誤停率從每周 20 次降至 2 次；

· 操作人員無需頻繁開合護欄，效率提升 25%，連續 1 年無安全事故。

七、結語：安全光柵，點膠機的 “智能防護搭檔”

在點膠機的精密加工場景中，安全光柵通過高精度檢測、靈活適配和智能聯動，解決了傳統防護的痛點。選型時需根據點膠機速度、精度和環境，重點關注光束間距、安全等級和抗干擾設計；安裝時注意避開視覺系統干擾，做好線纜防護。

安協安全光柵針對點膠機推出專用型號，覆蓋 15-30mm 光束間距、IP65 防護等級，適配手機、汽車、半導體等全品類點膠機。立即訪問官網（www.yrgdgs.com）下載《點膠機防護方案手冊》，或聯系技術團隊獲取免費設備評估，讓安全光柵為您的點膠作業保駕護航。
