News Center在廣東某機械加工廠的自動化改造現場,單邊光柵的安裝質量直接影響著設備安全與生產效率。作為工業安全防護的 “守門人”,規范的調試安裝流程是發揮其性能的關鍵。本文結合一線實踐經驗,詳細拆解操作要點,助力高效完成安裝任務。
1. 工具與材料清單
類別 | 必備工具 | 可選配件 | 注意事項 |
測量工具 | 激光瞄準器、卷尺、水平儀 | 角度尺 | 激光瞄準器選帶磁吸底座款更方便 |
安裝工具 | 螺絲刀、扳手 | 防震支架(振動環境適用) | 螺絲建議用不銹鋼材質防生銹 |
調試設備 | 萬用表、調試軟件 | 標準反光板 | 提前在電腦安裝好驅動程序 |
防護用品 | 防靜電手套、護目鏡 | 防塵口罩 | 高空作業需系好安全帶 |
2. 環境勘察要點
安裝前需規劃好檢測區域,確保無障礙物遮擋光束。同時,仔細檢查安裝面平整度,金屬墻面要平整,混凝土墻面可提前預埋支架底座,為后續安裝做好準備。
第一步:定位標記
根據防護需求確定安裝高度,如人員防護和 AGV 防撞的高度要求不同。用水平儀校準光柵主體,保證其處于水平狀態,避免因傾斜產生檢測盲區。隨后,標記好安裝孔位置,孔間距參考產品說明書。
第二步:打孔固定
針對不同墻面材質,采用不同的打孔方式。金屬墻面打孔后安裝磁吸底座,混凝土墻面則植入膨脹螺絲固定。在振動環境下,要在支架與墻面間加裝橡膠墊片,并對螺絲做防松處理。
第三步:線纜連接
接入合適電壓的電源,注意區分正負極。電源線建議使用屏蔽雙絞線,根據實際距離選擇是否需要中繼器。信號輸出要依據 PLC 類型,正確選擇 NPN 或 PNP 信號,采用 RS485 通訊時,線纜需單獨穿管并與動力線保持安全距離。
第四步:初步調試
通電后,觀察指示燈狀態,電源指示燈應常亮,無物體時信號指示燈熄滅。使用萬用表檢測輸出信號,遮擋光柵時電壓應有相應跳變。借助激光瞄準器調整光柵角度,確保光束覆蓋目標區域,并通過放置反光板進行標準測試。
第五步:全區域檢測
將檢測區域劃分網格,逐點測試信號響應情況。進行極限測試,檢測近距離低反光物體和遠距離高反光物體,確保光柵在不同條件下都能穩定觸發。
1. 信號異常
若通電后指示燈不亮,需檢查電源電壓是否正常,端子排螺絲有無松動。曾有電子廠因電源接頭氧化導致接觸不良,清潔后便恢復正常。
2. 檢測盲區
出現特定角度漏檢時,可重新校準光束角度,或加裝反射增強板,改善對低反光物體的檢測效果。
3. 誤報頻繁
無物體時信號指示燈閃爍,可清潔鏡頭,或根據環境調整靈敏度,粉塵環境調低靈敏度,強光環境啟用抗光模式。
1. 高危設備防護

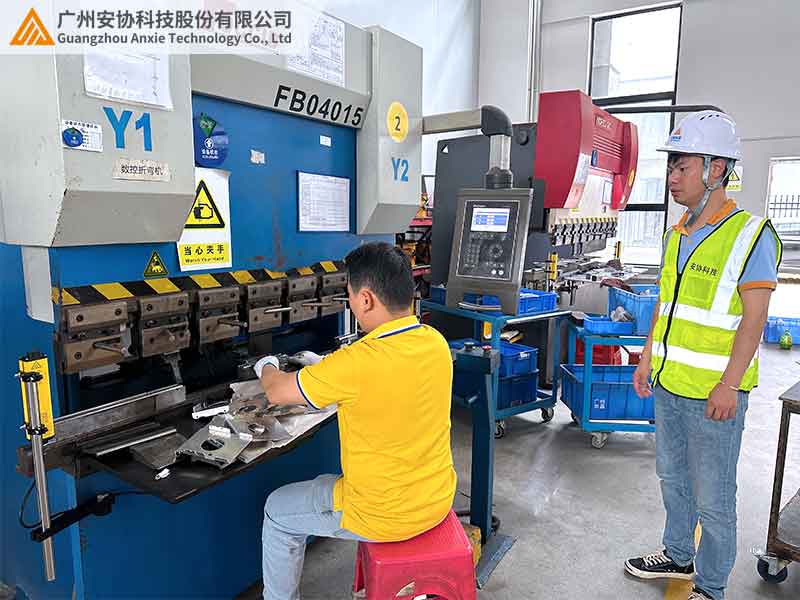

在沖壓機等高危設備周邊,可安裝雙組光柵形成立體防護,并將信號輸出接入設備急?;芈?,提升安全防護等級。
2. 物流 AGV 防撞
安裝時讓光柵與 AGV 前進方向保持一定夾角,擴大檢測范圍。定期用標準反光板校準,防止因震動導致角度偏移。
3. 粉塵環境
選擇高防護等級光柵,加裝防塵罩并定期清潔。有條件的可接入壓縮空氣,定時吹掃鏡頭,保證檢測準確性。
某汽車廠焊裝車間在安裝單邊光柵時,面臨金屬飛濺和電磁干擾難題。通過使用磁吸底座快速定位,省去打孔步驟;對信號線纜穿管保護并遠離焊機電纜,最終單組安裝調試時間大幅縮短,誤報問題也得到徹底解決。
單邊光柵的調試安裝是保障工業安全的重要環節,規范操作能有效減少后期故障。安協科技為單邊光柵配備了詳細的《智能安裝指南》和調試軟件,如需上門安裝服務,歡迎訪問官網 www.yrgdgs.com 預約工程師,讓安全防護設備穩定可靠運行。
