單邊光柵的組成部分有哪些

在江蘇某汽車零部件廠的生產線上，工程師排查單邊光柵故障時發現，發射管透鏡積塵導致漏檢。這個案例說明，了解單邊光柵的組成部分，能幫助快速定位問題。作為工業自動化的常用設備，單邊光柵的核心組件如何協同工作？本文結合現場經驗為您詳解。

一、核心硬件：從 “眼睛” 到 “大腦” 的精密配合

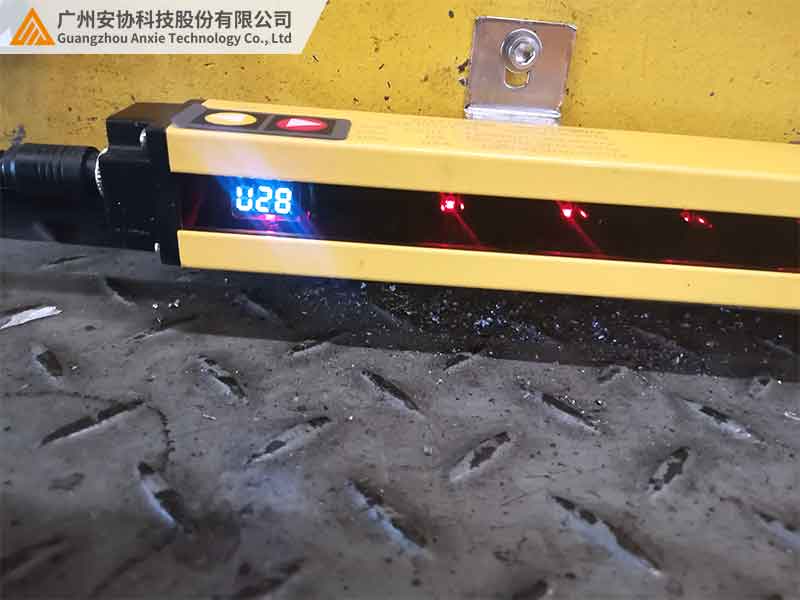

單邊光柵采用單側發射 + 接收設計，核心硬件可分為五大模塊，如同人體的 “感官 - 神經 - 控制” 系統，每個部分都影響著檢測性能。

1. 發射模塊：信號源頭的 “光源系統”

紅外發射管：

核心元件是 940nm 波長的高功率 LED，負責發射不可見紅外光束。工業級產品會用帶透鏡的封裝，控制光束發散角，確保檢測區域覆蓋均勻。比如某電子廠更換增強型發射管后，檢測低反光黑色件的距離明顯提升。

光學透鏡：

材質多為 PMMA 或玻璃，作用是準直或發散光束。窄角透鏡適合遠距離檢測，寬角透鏡則適用于近距離的大區域覆蓋，用戶可根據場景選擇。

2. 接收模塊：信號捕捉的 “視覺神經”

紅外接收器：

包含光電二極管等元件，將光信號轉為電信號。高靈敏度型號能檢測到微弱反射光，即使是黑色橡膠這類低反光物體也能觸發信號。

窄帶濾光片：

這是關鍵部件！940nm 窄帶濾光片能過濾大部分環境光，避免接收器被強光干擾。比如某露天倉庫更換窄帶濾光片后，誤報率大幅下降，可見其重要性。

3. 信號處理單元：數據處理的 “智能大腦”

微控制器（MCU）：

工業級芯片如 STM32，具備動態功率調節、閾值自適應和故障診斷等功能，能根據環境自動優化檢測性能，提升復雜場景下的穩定性。

信號放大電路：

對接收器的微弱電信號進行放大，確保在粉塵、低反光等場景下信號依然可靠，是應對惡劣環境的重要保障。

4. 機械結構：耐用性的 “鋼筋骨架”

機械結構的設計和材質影響設備壽命：

外殼多用鋁合金或 ABS 工程塑料，具備防塵防水等級，適合粉塵車間、潮濕環境；

安裝支架采用不銹鋼等材質，能抗振動并調節角度，適應高速機械臂等動態場景；

鏡頭保護蓋選用鋼化玻璃等材質，防刮擦和油污，保障鏡頭長期清晰。

5. 接口模塊：內外連接的 “神經樞紐”

電氣接口：

常見 M12 航空插頭，包含電源、信號輸出和通訊接口，滿足不同設備的連接需求。

狀態指示燈：

雙色 LED 燈實時顯示工作狀態，綠色常亮表示正常，紅色閃爍提示故障，方便現場快速排查問題。

二、核心組件的技術差異：選型的關鍵依據

不同等級的單邊光柵，核心組件的技術參數差異顯著，

以下是工業級與普通級的對比：

三、組件故障排查：現場維護的實用指南

1. 發射模塊常見問題

發射管老化：使用一定年限后功率衰減，導致檢測距離縮短，需及時更換模塊。

透鏡污染：粉塵覆蓋會衰減信號，定期用鏡頭紙擦拭即可恢復大部分信號強度。

2. 接收模塊故障定位

濾光片失效：強光下誤報頻發，更換后需重新校準閾值。

接收器損壞：用萬用表檢測輸出信號，無變化時需整體更換模塊。

3. 信號處理單元檢修

MCU 程序死機：斷電重啟無效時，需通過專用工具重新燒錄固件。

放大電路故障：用示波器檢測信號，增益不足時更換相關元件。

四、實戰案例：組件升級提升檢測穩定性

某光伏廠檢測透明玻璃時，原普通級方案漏檢率高。升級工業級組件后：

· 可調發射管提升功率，增強低反光檢測能力；

· 超窄帶濾光片過濾干擾，適應強光環境；

· 寬溫 MCU 應對高溫，最終檢測準確率大幅提升，滿足高精度需求。

五、結語

單邊光柵的各組件協同工作，發射模塊決定信號強度，接收模塊過濾干擾，處理單元智能調節，機械結構保障耐用，接口模塊實現交互。了解這些組件，有助于根據場景選型和快速排障。

工業級組件在性能和耐用性上優勢明顯，選擇具備動態功率調節、超窄帶濾光等技術的產品，能提升檢測穩定性。如需了解更多，歡迎訪問官網（www.yrgdgs.com）獲取資料或預約檢測，讓每個組件為產線保駕護航。
