紅外安全光柵如何短接？調試維修必學的實操技能

在設備調試維修領域，紅外安全光柵短接操作的重要性不言而喻。不少工廠在新裝沖床時，常常遭遇設備無法啟動的難題。深入排查后發現，多數是因為光柵信號端子短接錯誤，致使 PLC 接收不到信號。短接雖然是一項常見操作，但在光柵調試與維修過程中，其操作準確性直接關系到設備能否正常運行，一旦失誤，設備極易出現誤動作。接下來，將結合行業大量實際經驗，全方位詳解紅外安全光柵短接的相關知識。

一、為何要進行紅外安全光柵短接？

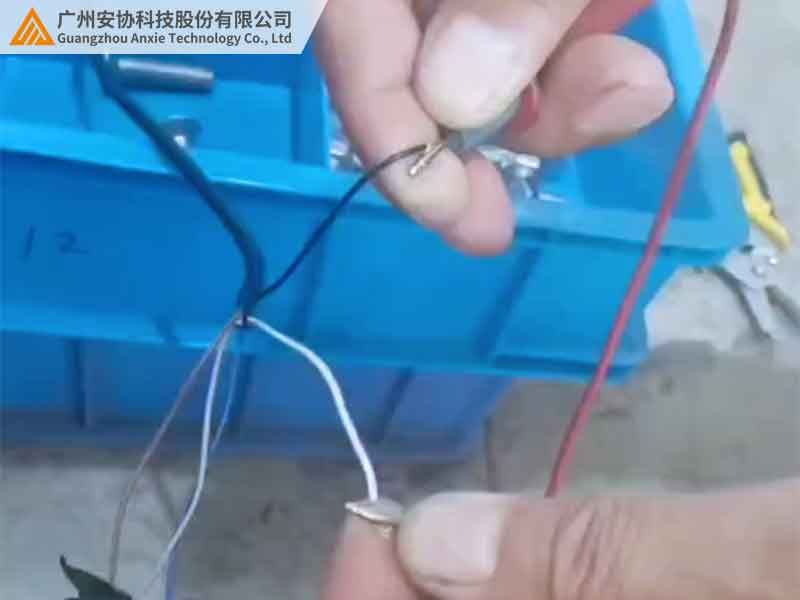

短接，簡單來說就是通過導線將安全光柵的信號輸出端子與公共端臨時相連，模擬出 “無遮擋” 的狀態。如此一來，設備便會判定防護區域處于安全狀態，進而實現正常啟動或測試。在實際應用場景中，短接主要發揮著以下重要作用：

1.新設備調試

新安裝的光柵，首要任務便是驗證 PLC 能否正常接收信號，這是設備順利啟動的關鍵前提。在實際調試工作中，技術人員經常借助短接操作，快速定位 NPN/PNP 接反等常見接線問題，大幅節省排查時間，有效提升調試效率。

2.故障維修應急

當光柵出現故障，而新備件尚未到位，同時設備又急需投入運行時，短接信號端子就成為一種應急解決方案。通過短接，可臨時旁路光柵防護功能，使設備能夠在短時間內維持運行。不過需要強調的是，這僅僅是一種應急手段，必須在設備旁懸掛醒目的警示牌，并且嚴格限制使用時長，以確保安全。

3.功能測試

為了檢驗設備急停響應的靈敏度，技術人員通常會先短接光柵，模擬正常工作狀態，隨后人為對光柵進行遮擋，以此觀察設備是否能夠迅速做出停機反應。

二、短接前的準備工作

1.明確信號端子功能

以常見的 DC 24V 光柵為例，其關鍵端子的功能及短接相關說明如下：

2.準備必要工具

· 萬用表：作為檢測的重要工具，主要用于測量端子電壓，幫助確認電源和信號狀態是否正常。

· 短接導線：建議選用帶鱷魚夾的單芯銅線，這種導線能夠方便、快速且穩固地夾接端子。

· 端子排標簽紙：其作用在于標記短接端子，避免在操作過程中出現混淆，影響工作效率和準確性。

三、不同類型光柵的短接操作

1.NPN 型光柵

NPN 型光柵在日系 PLC 配套設備中應用較為廣泛。具體操作流程為：首先關閉設備總電源，并等待一段時間，確保電容完成放電；接著在光柵接線盒內找到黑色的 OUT 線和藍色的 GND 線，使用短接導線將這兩個端子連接起來；完成連接后合閘上電，若此時光柵的綠色信號燈保持常亮狀態，并且 PLC 輸入指示燈也同步點亮，即表明短接操作成功。

2.PNP 型光柵

歐系 PLC 配套的 PNP 型光柵，其短接方法與 NPN 型有所不同。操作時，需先用萬用表對 + 24V 端子與 GND 之間的電壓進行測量，確認電壓正常后，再將紅色的 + 24V 線與棕色的 OUT 線進行短接。短接完成后，對光柵進行遮擋測試，若 OUT 端子電壓能夠從 24V 降至 0V，且設備能夠及時觸發急停功能，則說明短接操作正確無誤。

3.繼電器型光柵

在老舊的繼電器控制設備中，繼電器型光柵較為常見。針對此類光柵，找到繼電器端子 “NC”，直接將 NC 端子的兩個接線柱進行短接，以此模擬無遮擋時觸點的閉合狀態。但需要特別注意的是，在短接后啟動設備之前，必須仔細檢查并確保防護區域內沒有人員，避免發生安全事故。

四、短接時的注意事項

1.嚴格斷電操作

未斷電進行短接操作存在巨大的安全風險。行業內曾發生過因未斷電短接 PNP 型光柵，導致 + 24V 與 GND 短路，進而燒毀控制單元的案例，造成了較高的維修成本。因此，在進行短接操作前，務必斷開設備總電源，這是保障操作安全的重要前提。

2.準確區分端子顏色

準確識別端子顏色是確保短接成功的關鍵。牢記 “NPN 黑藍短接，PNP 紅棕相連” 這一口訣，能夠有效避免因端子顏色識別錯誤而導致短接失敗。

3.控制短接時長

臨時維修短接只能作為短期應急措施，不可長時間持續使用，并且必須在設備旁邊懸掛明顯的警示牌。長期短接會帶來極高的風險，極易引發安全事故，因此必須嚴格控制使用時長。

4.做好防誤觸措施

短接導線的裸露部分必須使用絕緣膠帶進行嚴密纏繞，尤其是對于繼電器型光柵的強電端子，更要做好防護，防止意外接觸引發安全問題。

5.及時恢復原狀

在調試工作完成后，務必及時拆除短接導線，并重新對端子進行緊固。以往有設備因未拆除短接導線，導致光柵長時間處于失效狀態，影響設備正常運行。

五、實際應用案例

在新設備調試過程中，曾出現過安裝 PNP 型光柵后設備持續急停的情況。技術人員通過短接 + 24V 和 OUT 端子進行檢測，發現 PLC 輸入指示燈不亮，經過進一步檢查，最終確定是接線松動導致的問題。重新壓接端子后，設備恢復正常運行，有效提高了調試效率。

在老舊設備維修場景中，當光柵控制單元損壞且備件未能及時送達時，可采取短接繼電器 NC 端子的方式維持設備運行。但在此期間，必須安排專人對設備運行情況進行監護，并定時檢查短接狀態，在保障安全的基礎上，盡可能減少停產造成的損失。

六、結語

短接作為安全光柵調試維修的一項重要技能，操作過程中必須嚴格遵循 “斷電操作、正確接線、限時使用” 的原則。只有規范進行短接操作，才能有效提升調試效率，避免設備故障的發生。安協安全光柵在產品設計上充分考慮用戶實際需求，不僅端子標識清晰明了，還配備了詳細的接線圖。同時，NPN/PNP 型支持撥碼切換，繼電器型具備防短接保護功能。如果您想獲取更多關于短接的知識以及產品資料，歡迎訪問官網（www.yrgdgs.com）下載《調試維修手冊》，也可以聯系技術團隊獲取在線指導，我們將為您的安全生產提供專業可靠的保障。
