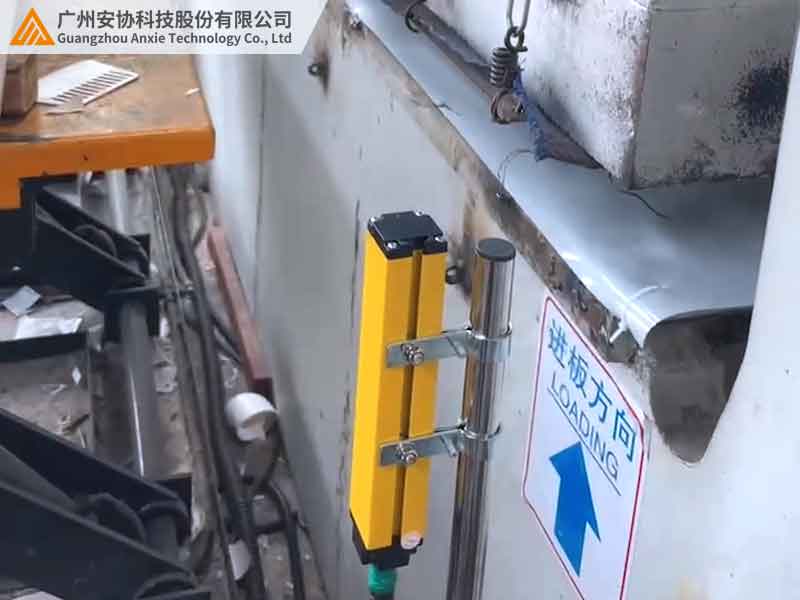

安全光柵的電氣符號

在工業自動化領域，安全光柵作為核心安全防護設備，其電氣符號的規范使用是保障設備安全運行的重要基礎。本文結合行業標準與實際應用，解析安全光柵電氣符號的設計邏輯與使用要點，幫助技術人員準確理解和應用這一專業知識。

一、安全光柵電氣符號的標準遵循

安全光柵的電氣符號需符合國際及國內通行標準，以確保設計圖紙的通用性。

· 國際標準（IEC）：國際電工委員會的《IEC 60617 電氣簡圖用圖形符號》中，安全光柵通常以矩形框表示，框內標注 “SG”（Safety Grating）或 “LS”（Light Screen），并輔以光束標識區分于其他傳感器。

· 國內標準（GB）：我國《GB/T 4728 電氣簡圖用圖形符號》在借鑒 IEC 標準的基礎上，增加了方向性箭頭等細節，例如用箭頭明確光束的發射與接收方向，更貼合國內工程設計習慣。

二、符號構成的核心要素

安全光柵的電氣符號由幾個關鍵部分組成，共同傳遞設備的功能與特性：

1.基礎圖形：以矩形框代表設備外形，框內平行直線表示多束紅外光，箭頭指示光束方向，直觀呈現 “發射 - 接收” 的工作原理。

2.標識符：通過 “SG”“LS” 等縮寫明確設備類型，例如在 EPLAN 等設計軟件中，普遍采用 “SG” 作為安全光柵的設備標識符，符合 GB/T 20939 標準要求。

3.端口與標注：標注電源（如 “DC 24V”）、信號輸出（如 “NO/NC” 常開 / 常閉）及接地（“GND”）端口，同時可能包含輸出類型（“PNP/NPN”）、防護等級（“IP67”）等技術參數，確保接線與調試的準確性。

三、常見符號示例與應用場景

以下是不同場景下安全光柵的電氣符號示例，結合標準與功能差異進行區分：

四、設計與應用中的關鍵注意事項

1.符號統一性：同一項目圖紙中，需統一采用 IEC 或 GB 標準的符號形式，避免混合使用導致誤解。例如，標識符 “SG” 一旦確定，全程保持一致，不隨意替換為 “PG” 等其他縮寫。

2.環境適配性：根據場景調整符號標注，如防爆環境需明確標注符合 GB 3836 的防爆標志，潮濕環境標注防護等級 “IP65” 等，確保符號傳遞完整的設備特性。

3.系統兼容性：安全光柵常與安全繼電器、PLC 聯動，符號需清晰標注信號輸出類型（如 “NPN 常開”），并與接口端子一一對應，避免控制系統接線錯誤。

五、典型案例：沖壓機安全電路設計

在某沖壓機控制系統中，安全光柵符號采用 IEC 標準的通用型設計：發射端與接收端以矩形框表示，箭頭指向光束方向，標注 “SG-1000” 型號及 “DC 24V” 電源。信號線連接至安全繼電器的 “IN1” 端口，當檢測到人員進入危險區域時，輸出 “NC” 信號觸發繼電器斷電，切斷沖壓機動力回路，實現緊急停機。此符號設計簡潔明了，結合設備型號與端口信息，為后續維護提供清晰指引。

六、總結

安全光柵的電氣符號是工業安全設計的 “語言”，需在標準框架下兼顧功能性與可讀性。通過規范圖形、標識符及標注，確保圖紙在不同場景下的準確理解，為設備的安裝、調試與維護奠定基礎。
