工業自動化設備漫反射光柵選型要點

在工業自動化生產線上，機械臂、傳送帶、加工中心等設備高速運轉，安全防護的重要性不言而喻。作為非接觸式檢測的核心部件，漫反射光柵憑借無需對射安裝的便利性，成為很多場景的首選。但市面上產品琳瑯滿目，參數五花八門，如何選到合適的型號？作為深耕工業安全領域的技術服務商（官網：www.yrgdgs.com），我們結合 10多 年項目經驗，分享實戰選型要點，幫您避開陷阱。

一、先搞懂：漫反射光柵到底 “漫” 在哪？

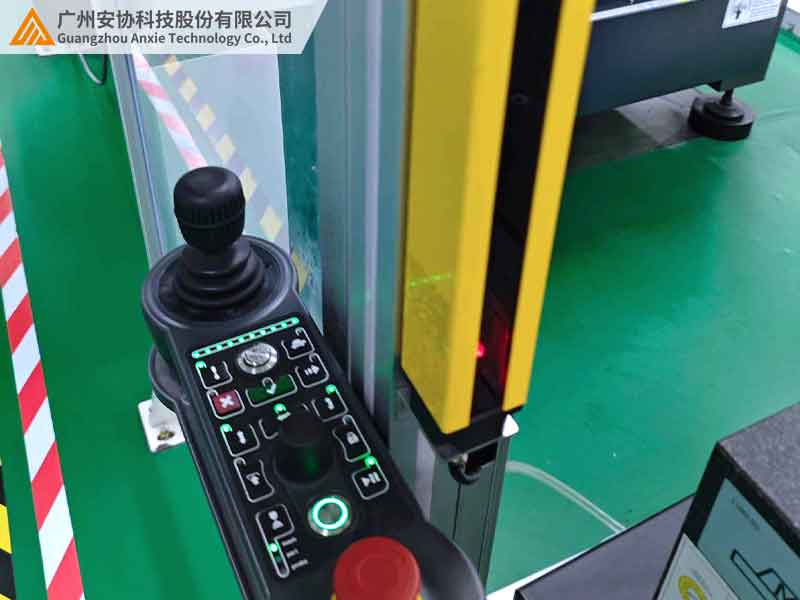

漫反射光柵與對射式光柵的最大區別，在于它僅需單側安裝：發射端同時承擔 “發射光束” 和 “接收漫反射光” 的任務。當光束遇到物體時，部分光線會反射回發射端，系統通過檢測反射光強度判斷是否有障礙物。這種設計特別適合以下場景：

空間受限：設備間距小、布線困難（如緊湊型流水線）；

移動目標檢測：需要檢測運動中的工件（如傳送帶上的包裝箱）；

多粉塵環境：對射式光柵易因粉塵遮擋光束，而漫反射光柵可通過功率調節適應（但并非所有場景都適用，下文會詳解）。

但要注意：漫反射光柵的檢測距離和精度，受物體表面材質、顏色影響很大。比如檢測黑色橡膠件時，有效距離可能只有白色物體的 1/3，選型時必須提前確認工況。

二、核心指標：這五個參數決定選型成敗

1. 檢測距離：不是 “越遠越好”，而是 “精準匹配”

常規范圍：多數產品標稱 0.1-5m，但實際有效距離需結合物體反射率。例如，安協科技 DGS 系列在檢測 90% 反射率的白色物體時可達 5m，而檢測 20% 反射率的黑色物體時，穩定檢測距離為 1.5m；

選型建議：根據設備布局預留 20% 安全余量。如需要檢測 3m 處的工件，選擇標稱 4m 以上的型號，避免邊緣效應導致漏檢。

2. 檢測精度：毫米級差異決定防護等級

光束直徑：指發射端發出的光束在檢測距離處的光斑大小，通常為 5-50mm。精密裝配場景（如手機電池檢測）需≤10mm，普通物流分揀選 20-30mm 即可；

響應時間：高速傳送帶（速度＞2m/s）需選擇響應時間＜20ms 的型號，確保能捕捉到快速移動的小物體（如直徑 30mm 的軸承）。

3. 抗干擾能力：工業環境的 “生存考驗”

光干擾：焊接工位的弧光、車間強光照明易導致誤報，需選擇帶窄帶濾波技術的產品（如能過濾 800-1000nm 以外的光源）；

電磁干擾：靠近變頻器、伺服電機等強電磁設備時，需確認產品通過 CE 電磁兼容認證，或自帶金屬屏蔽外殼；

粉塵 / 水汽：多粉塵場景（如水泥生產線）選 IP67 防護等級，潮濕環境（如食品加工）選 IP69K，避免鏡頭結露影響檢測。

4. 環境適應性：極端工況的 “試金石”

溫度范圍：北方戶外設備需耐 - 40℃低溫，南方高溫車間需抗 85℃高溫（如鑄造工位）；

振動 / 沖擊：機床、沖壓設備旁需選擇通過 IEC 60068-2-6 振動測試（50Hz~2000Hz）的型號，避免因設備振動導致光束偏移。

5. 輸出方式：決定與系統的 “溝通效率”

信號類型：PLC 控制選 NPN/PNP 開關量輸出，智能工廠選 Modbus RTU 或 Profinet 總線型，方便接入 MES 系統；

雙路輸出：需要區分 “檢測信號” 和 “故障信號” 的場景（如自動分揀線），選擇帶獨立報警輸出的型號，避免誤停機。

三、三大典型場景的選型策略

1. 物流分揀線：高速、多品類檢測

痛點：傳送帶速度快（1.5-3m/s），包裹顏色、材質多樣（紙箱、塑料、金屬）；

解決方案：

選可調增益型號：通過旋鈕或軟件調節發射功率，適應不同反射率物體；

2. 機床上下料：高精度、強振動環境

痛點：機械臂運動精度要求 ±0.1mm，機床振動可能導致光束偏移；

解決方案：

選毫米級精度型號（光束直徑≤10mm），確保能檢測到機械臂末端的小部件（如直徑 20mm 的抓手）；

配抗震安裝支架：金屬材質 + 橡膠緩沖設計，減少振動對檢測的影響。

3. 食品加工線：潮濕、高潔凈度要求

痛點：每日需高壓沖洗設備，環境濕度達 95%，且不能有金屬離子析出；

解決方案：

選不銹鋼外殼 + IP69K 防護等級的型號，表面做鈍化處理，適應酸堿消毒環境；

用抗冷凝鏡頭：內置加熱模塊，避免溫差導致鏡頭起霧。

四、選型常見誤區：這三個坑別踩

1. 盲目追求 “低價通用型”

某汽車配件廠曾采購低價漫反射光柵，標稱檢測距離 3m，但在檢測黑色塑料件時，實際有效距離僅 80cm，導致流水線頻繁漏檢，最終更換專業型號，反而多花 30% 成本。建議：根據具體工況（物體顏色、材質、環境）選擇專用型號，而非通用款。

2. 忽視 “安裝角度” 影響

漫反射光柵的檢測效果與安裝角度強相關：光束與物體表面夾角應≥30°，否則反射光可能無法返回發射端。某電子廠因垂直安裝，導致檢測距離縮短 40%，調整為 45° 角后恢復正常。建議：安裝前用激光筆模擬光束路徑，確保反射光有效覆蓋接收端。

3. 忽略 “系統聯動” 兼容性

某新能源電池廠采購的光柵不支持 Profinet 協議，導致與 ABB 機械臂通信中斷，被迫增加網關轉換設備，延遲項目交付 2 周。建議：提前確認設備品牌的通信協議，最好選擇提供原廠適配方案的廠家（如安協科技已與 12 家主流機器人品牌完成兼容性測試）。

五、實戰案例：從 “頻繁誤檢” 到 “穩定運行”

2023 年，某光伏組件廠在層壓機工位遇到難題：傳統對射光柵因粉塵遮擋頻繁誤報，每周需停機清潔 3 次。引入安協漫反射光柵后：

抗粉塵設計：發射功率自動增益調節，粉塵積累時仍能穩定檢測；

檢測距離：針對光伏玻璃（反射率 30%），設置 2m 檢測窗口，避免檢測到后方支架；

效果：誤報率從每周 15 次降至 0.5 次，年節約停機成本超 40 萬元。

六、維護小貼士：讓光柵壽命延長 50%

定期清潔：每周用軟布擦拭鏡頭（禁用酒精，避免涂層損傷），粉塵環境用壓縮空氣吹掃；

功率校準：每季度在典型工況下（如檢測最暗 / 最亮物體），通過配套軟件校準發射功率；

故障排查：遇到誤檢時，先檢查安裝角度和物體反射率，再通過指示燈判斷（紅色閃爍多為信號異常，黃色常亮可能是粉塵遮擋）。

結語

漫反射光柵的選型，本質是 “讓技術適配場景”。從檢測距離到環境適應性，每個參數都需結合實際工況權衡。作為工業安全的守護者，安協科技始終堅持 “先診斷、后推薦”—— 提供免費現場勘測服務，根據設備布局、物料特性、環境條件定制方案。如果您正面臨選型困惑，歡迎訪問官網產品中心，或撥打020-32284818，我們將免費提供《漫反射光柵選型對照表》，助您選對產品，用得省心。

（注：文中數據基于實際項目測試，具體參數請以產品手冊為準。）
