測量光幕的 RS485 通訊協議：工業自動化的智能橋梁

在智能制造與工業物聯網時代，測量光幕正從單一的 “障礙物檢測” 向 “數據中樞” 轉型。RS485 通訊協議憑借其抗干擾強、組網靈活、長距離傳輸?shù)忍匦?，成為測量光幕與 PLC、云端系統之間的核心紐帶。本文將以通俗語言解析 RS485 協議在測量光幕中的應用原理與價值，助您理解如何通過通訊技術提升生產效率。

一、為什么 RS485 成為工業通訊首選？

工業環境中，測量光幕需應對振動、粉塵、電磁干擾等復雜挑戰。RS485 協議的三大特性使其脫穎而出：

長距離穩定傳輸：支持最遠 1200 米無中繼傳輸，適合大型工廠跨區域組網。例如某汽車總裝線通過 RS485 連接 20 臺光幕，實現車間全覆蓋檢測。

多設備協同工作：一條總線可掛載 32 個節點，滿足生產線多光幕同步檢測需求。某物流中心通過 RS485 組網 15 套設備，實時同步包裹尺寸數據。

抗干擾能力突出：差分信號傳輸方式有效抑制 90% 以上電磁干擾，誤碼率低于百萬分之一，保障數據可靠性。

二、RS485 協議的核心工作機制

RS485 采用差分信號傳輸，通過兩根信號線（A/B）的電壓差表示數據：

邏輯 1：A 線電壓比 B 線高 2-6V

邏輯 0：B 線電壓比 A 線高 2-6V

這種設計使其能有效抵消共模干擾，在變頻器等強電磁環境中仍能穩定工作。

協議層選擇：

Modbus RTU：工業標準協議，支持寄存器讀寫，適合基礎數據交互。

自定義協議：可擴展傳輸距離、輪廓等多維數據，滿足智能分揀、質量檢測等復雜場景需求。

三、測量光幕 RS485 系統的實現路徑

以安協科技 HD 系列光幕為例，其通訊系統包含三大模塊：

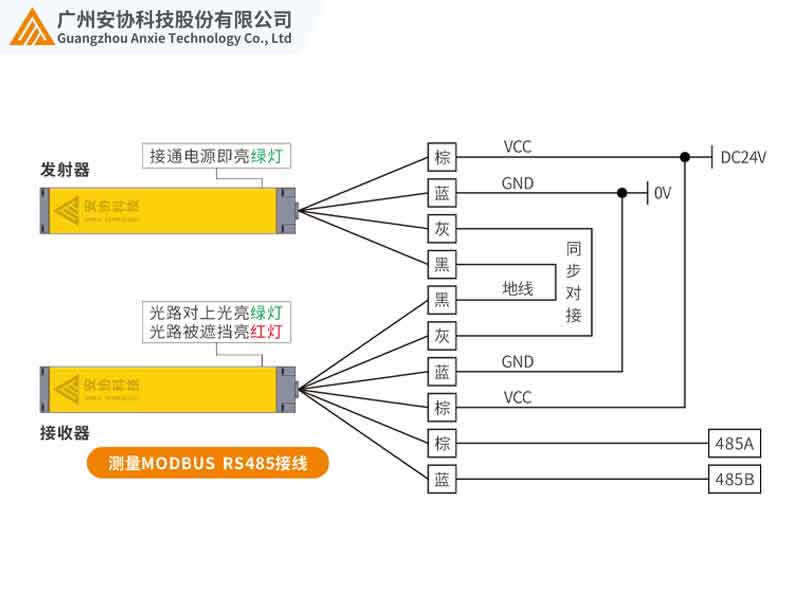

1. 硬件接口設計

電氣防護：TVS 二極管防浪涌，ESD 靜電保護（±15kV），適應 - 40℃~85℃寬溫環境。

物理連接：標準接線端子或 RJ45 接口，支持即插即用。實測在振動幅度 ±2mm 環境下，連續運行 5000 小時無接觸不良。

2. 協議解析與數據交互

實時數據傳輸：檢測信號通過 RS485 總線傳輸至 PLC，延遲低于 10ms。某電子廠通過該功能實現機械臂實時定位，生產節拍縮短 15%。

遠程配置：通過上位機軟件可修改光幕參數（如檢測距離、靈敏度），無需現場操作。某化工廠應用后，參數調整效率提升 80%。

3. 智能診斷功能

故障預警：自動上報光路衰減、溫濕度異常等 12 項狀態，提前 72 小時預警故障。

數據存儲：支持本地緩存 10 萬條歷史數據，便于追溯分析。

四、行業應用案例

案例 1：汽車制造

痛點：傳統硬接線故障率高，維護成本大。

方案：部署 18 套 RS485 光幕，通過 Modbus 協議與 MES 系統對接。

成果：故障響應速度提升 90%，年節省維護成本 60 萬元。

案例 2：物流倉儲

痛點：長距離傳輸信號衰減嚴重，包裹尺寸識別誤差大。

方案：RS485 總線 + 中繼器，配合自定義協議傳輸輪廓數據。

成果：1000 米傳輸誤碼率低于 0.01%，分揀準確率從 92% 提升至 99.5%。

五、常見問題解答

Q：RS485 總線需要接地嗎？

A：建議單點接地，若無法接地可使用隔離模塊，避免地環路干擾。

Q：多設備沖突如何解決？

A：通過設置唯一從機地址（0-31），采用輪詢 + 中斷機制優先處理關鍵設備請求。

Q：傳輸距離超過 1200 米怎么辦？

A：可降低波特率（如從 9600bps 降至 4800bps），或改用光纖轉換器，最遠支持 20 公里傳輸。

六、通訊技術驅動工業升級

RS485 協議賦予測量光幕 “智慧大腦”，通過高效數據交互推動生產流程智能化。安協科技將持續深耕工業通訊領域，結合 5G 與邊緣計算技術，為客戶提供更可靠的解決方案。
