在機械臂與傳送帶協同作業場景中，單邊光柵的集成方案需結合其技術特性和應用場景需求，以下為結構化實施方案及技術要點：

一、方案設計原則

安全防護

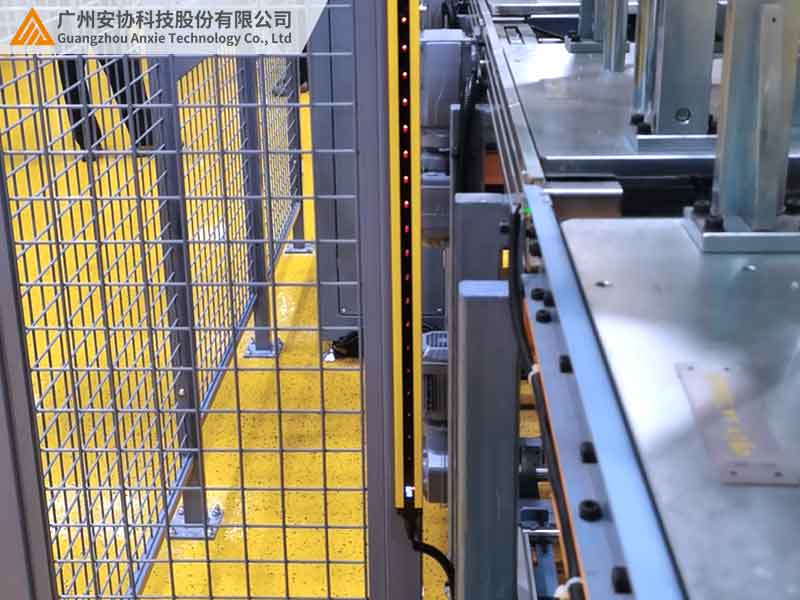

在機械臂作業區周邊安裝單邊光柵，通過漫反射原理實時檢測人員或異物入侵，觸發緊急停機保護。

光柵檢測范圍需覆蓋機械臂活動半徑及傳送帶危險區域（如分揀口、過渡區），避免盲區。

空間適應性

采用單邊光柵可節省安裝空間，尤其適用于狹小或復雜布局場景（如傳送帶與機械臂緊密配合區域）。

安裝時需根據機械臂運動軌跡調整光柵高度與角度，確保光幕覆蓋有效防護區域。

抗干擾設計

優先選擇激光單邊光柵，避免環境光（如傳送帶周邊照明、室外陽光）干擾，提升檢測穩定性。

在粉塵、油污等惡劣工況下，需選用IP67及以上防護等級的光柵設備。

二、技術實現要點

光柵選型與配置

檢測距離：根據傳送帶寬度選擇單邊光柵規格（如2-4米檢測范圍），確保覆蓋傳送帶物料流經區域。

響應時間：需匹配機械臂運動速度（通常≤20ms），避免因延遲導致碰撞事故。

系統集成方案

控制聯動：光柵輸出信號接入PLC或機械臂控制器，實現入侵報警、機械臂急停、傳送帶暫停等聯動響應。

多級防護：在關鍵區域（如機械臂抓取點）疊加多組光柵形成冗余檢測，提升安全性。

數據反饋：集成光柵狀態監測模塊，實時上傳故障信息至MES系統，便于維護。

安裝優化

傳送帶側安裝：在傳送帶入口/出口處設置光柵，檢測物料堆疊異?；蛉藛T誤入。

機械臂基座集成：將單邊光柵嵌入機械臂基座或末端執行器附近，動態跟蹤作業區域。

三、典型應用場景

物料分揀場景

光柵檢測傳送帶上的物體位置，觸發機械臂精準抓取，并與視覺系統（如攝像頭）形成互補檢測。

人機協作場景

在協作機器人（Cobot）與人工共存的產線中，單邊光柵實時劃定安全區域，保障人員操作安全。

四、優勢與挑戰

優勢：

單邊安裝簡化布線，降低部署成本；

漫反射檢測無需對射校準，維護便捷。

挑戰：

檢測精度受物體表面反射率影響（如深色物料可能漏檢），需結合其他傳感器驗證；

長距離檢測（>4米）需定制高功率光柵，成本較高。
